Szczegóły Produktu:
|
Nazwa produktu: | Przenośna ultradźwiękowa zgrzewarka punktowa 35 Khz | Częstotliwość: | 35KHz ± 1 KHz |
---|---|---|---|
Moc: | 900W | Metoda strojenia częstotliwości: | Przeróbka samochodu |
składniki: | Przetwornik ultradźwiękowy, tuba spawalnicza, rękaw ochronny i generator cyfrowy | Rodzaj spawania: | Operacja ręczna |
High Light: | portable spot welding machine,sonic welding machine |

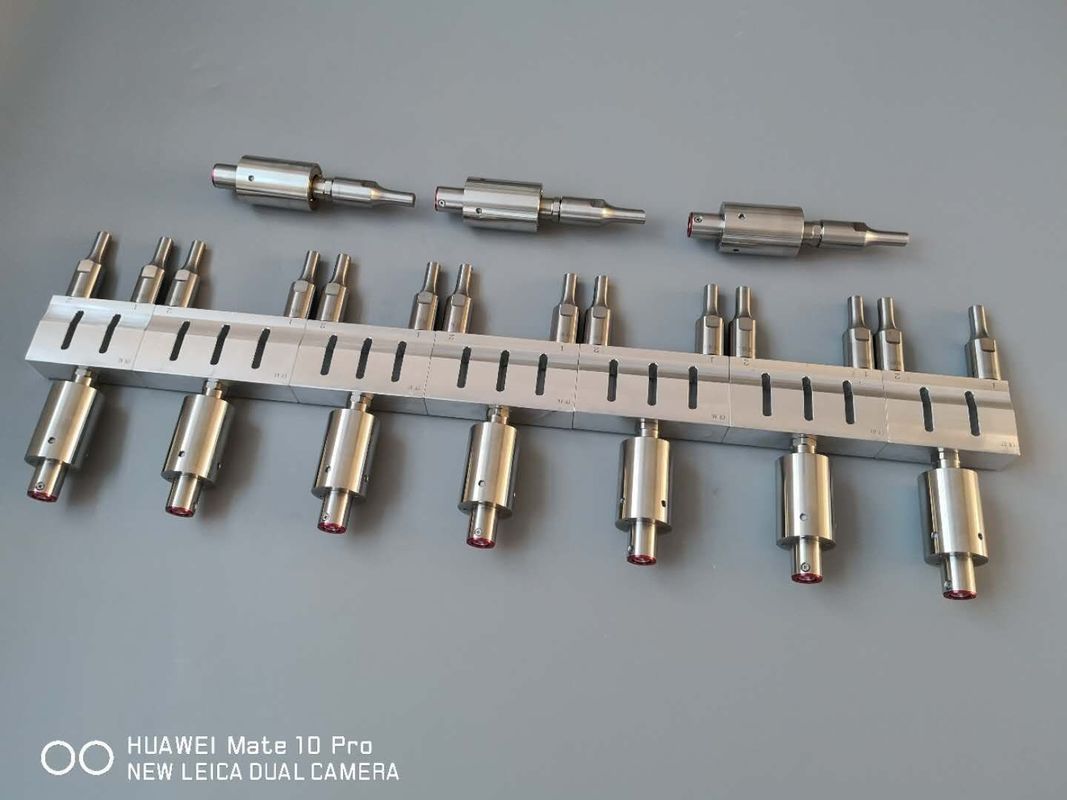

Wysoka trwałość spawania Ultradźwiękowa spawarka przebijająca 35 Khz ± 1 KHz
Definicja ultradźwiękowego automatycznego zgrzewania tworzyw sztucznych:
Zgrzewanie ultradźwiękowe to zaawansowana technologia wyrobów spiekanych z tworzyw sztucznych.Zastosowanie tej technologii może zastąpić dotychczasową produkcję topnika, klejów, sprzączek lub innego mocowania mechanicznego, poprawiając w ten sposób wydajność produkcji i obniżając koszty.Te spawarki łączą wyrafinowanie techniczne z łatwością obsługi.Można je łatwo zintegrować z urządzeniami produkcyjnymi.Zasada zgrzewania ultradźwiękowego polega na tym, że generator ultradźwiękowy przekształca energię elektryczną o wysokiej częstotliwości w ruch mechaniczny o wyższej częstotliwości, a następnie ruch mechaniczny poprzez zestaw amplitudy można zmienić na urządzenie transmisyjne do głowicy spawalniczej.Głowica spawalnicza przekazuje odebraną energię drgań do części złącza spawanego przedmiotu, w której energia drgań jest zamieniana na energię cieplną poprzez tarcie, a tworzywo sztuczne jest topione.Ultradźwięki mogą być używane nie tylko do zgrzewania twardych tworzyw termoplastycznych, ale także do obróbki tkanin i folii.ALTRASONIC znajdzie najlepsze rozwiązanie dla Twoich potrzeb w zakresie spawania termoplastów.
Dane techniczne:
Typ pistoletu | CylinderRodzaj | ||||||||
Model | HS-35G | HS-28G | HS-28G | HS-20G | HS-35C | HS-28C | HS-28C | HSW60 | |
Częstotliwość | 35k | 28k | 28k | 20k | 35k | 28k | 28k | 60k | |
Moc | 700&1000 | 300 i 500 | 400 i 700 | 900 | 700&1000 | 300 i 500 | 400 i 700 | 500 | |
Klakson | ≤10mm | ≤10mm | ≤12mm | ≤13mm | ≤10mm | ≤8mm | ≤12mm | ≤12mm | |
Średnica obudowy | 51mm | 64mm | 40mm | 40mm | 45mm | 45mm | |||
Rozmiar uchwytu | 100mm×45mm×32mm | —— | —— | —— | —— | ||||
Waga bez Drut i róg |
0,6 kg | 1,3 kg | 1,3 kg | 1,5 kg | 0,6 kg | 0,6 kg | 0,6 kg | 0,6 kg | |
Generator cyfrowy | ● | ● | ● | ● | ● | — | ● | ● | |
Generator analogowy | ● | ● | ● | ● | ● | ● | ● | ● |
Typ pistoletu:Zgodnie z konstrukcją kształtu ludzkiego ciała, ultradźwiękowy przełącznik startowy znajduje się na spuście, łatwy do uchwycenia i użycia operacji spawania, szczególnie odpowiedni do pracy w poziomie lub w pionie.
Typ cylindra:dla wyglądu prostego, ultradźwiękowego przełącznika startowego znajduje się na zewnątrz cylindra, łatwego spawania i ręcznego, może być również zainstalowany między maszyną, operacja spawania dla każdego kierunku.
Przewagi konkurencyjne:
1. zastosowanie w nitowaniu, formowaniu i spawaniu
2. lekka, łatwa do zabrania, łatwa w obsłudze (podręczna)
3. Wyposażony w timer spawania
4. Easty, aby ustawić spawanie w czasie
5. Wyposażony w obwód zabezpieczający przed przeciążeniem (napięcie, prąd, faza, temperatura, wyjście)
6. Moc wyjściowa FET
7. Rezonans automatyczny
8. Automatycznie utrzymuj funkcję amplitudy;
9. Rozpoczęcie: osiągnięcie maksymalnej mocy przy 105 ms
Warunki oddziaływania zgrzewania ultradźwiękowego:
Ultradźwiękowe tworzywa samochodowe jako warunek zgrzewania ultradźwiękowego najważniejszy jest czas zastosowania energii zgrzewania (wibracje, czas zgrzewania) długość i ciśnienie oczywiście inne warunki są również bardzo ważne.Temperatura zgrzewania ultradźwiękowy lepkość materiału spawalniczego temperatura przepływu.W przeciwnym razie materiał się nie stopi.
Wraz z amplitudą im wyższa amplituda, tym wyższy wzrost temperatury.Na uformowany wyrób wywiera się nacisk za pomocą cylindrycznego spojrzenia.Ogólne ciśnienie sprężonego powietrza wynosi 0,1-0,3 MPa (manometr), czasami wyższe.Ale jeśli użycie wysokiego ciśnienia utrudni cylindryczne wibracje.
Czas zgrzewania różni się w zależności od materiału i kształtu produktu.Czas zgrzewania niektórych wyrobów formowanych wynosi tylko 0,2 sekundy.Z biegiem czasu spowoduje nadmierne spawanie i wytworzy dużo błysku i pęcherzyków, co skutkuje słabą szczelnością, należy zwrócić uwagę.Czas schładzania (utrzymywania) W przypadku tworzyw krystalicznych, jeśli temperatura jest niższa od temperatury topnienia, połączenie ulegnie zestaleniu, zwykle czas ciśnienia jest utrzymywany w zakresie 0,1-0,2 sekundy.plastik AMMA).
Zastosowania w samochodach:
Ultradźwiękowe zgrzewanie punktowe stosuje się głównie w częściach wewnętrznych samochodów.Ultradźwiękowe zgrzewanie punktowe w dźwiękoszczelnej bawełnie osłony silnika, tułowia i osłony koła oraz filcu przedsionka.Ultradźwiękowe zgrzewanie nitów może być stosowane w spawaniu wylotów klimatyzacji samochodowej, lusterkach wstecznych samochodu, klamkach drzwi samochodowych, drzwiach samochodu ręcznego i tak dalej.
Części samochodowe z tworzyw sztucznych są najczęściej spawane w niestandardowym sprzęcie do zgrzewania ultradźwiękowego, długiej konstrukcji wielostanowiskowej, ze sterowaniem programem PCL i obsługą LCD, zgrzewaniem dużych złożonych elementów samochodowych, w tym różnymi kierunkami powierzchni zgrzewania, w wielu lokalizacjach.
Zapłata:
Etykietka: zgrzewarka ultradźwiękowa punktowa,zgrzewarka dźwiękowa
Często zadawane pytania:
1. Co to jest zgrzewanie ultradźwiękowe?
Zgrzewanie ultradźwiękowe to tylko jeden rodzaj zgrzewania ultradźwiękowego.Należy do spawania energetycznego lub spawania niszczącego.Jest szeroko stosowany w przemyśle samochodowym.
2.Jak korzystać z technologii zgrzewania ultradźwiękowego?
Zadecydował o tym materiał produktu, najlepszy z tego samego materiału lub mieszanka materiałów i innych materiałów.Zależy to od tego, czy można połączyć falę ultradźwiękową z dwóch rodzajów materiałów.Możesz wysłać materiał, aby spróbować przetestować.
3.Jak zaprojektować zgrzewanie ultradźwiękowe?
Zwykle jest to spawanie w górę iw dół.Charakterystyki zgrzewania punktowego, z jednej strony na pewno będzie blizna, z drugiej strony może nie być widać.Wielu klientów martwi się kwestiami materiałowymi, a także dba o to, jak projektować.Istnieją pewne różnice w produktach różnych zgrzewania ultradźwiękowego.
